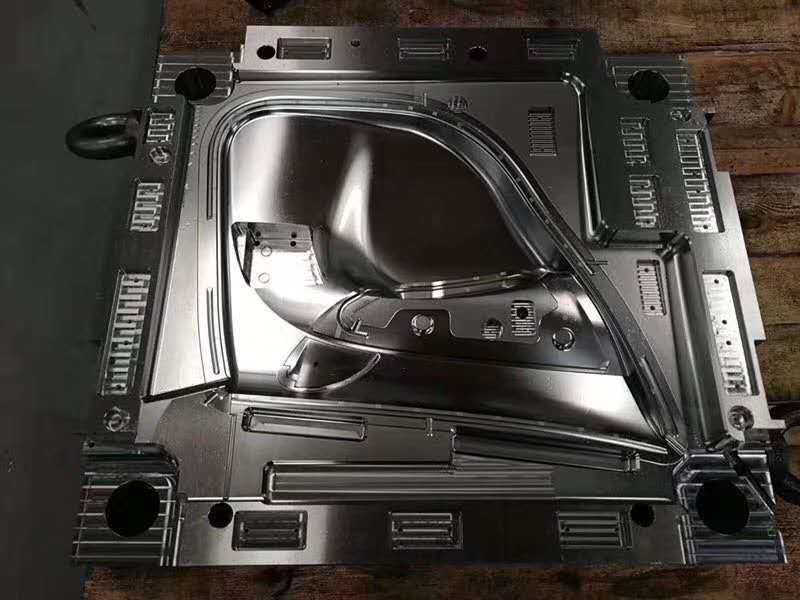

對回火后的模具進行磨削加工時,為了防止產(chǎn)生磨削裂紋和表面軟化,應該注意:充分冷卻;磨削壓力適當;加工工藝合理。該鋼預硬鋼材具有良好的拋光性能,通常采用氧化鋁或石膏拋光。首先是粗拋,然后用越來越細的磨料拋光,每換一次磨料拋光方向要改變,終一道拋光時間不宜太長,否則會影響模具表面的粗糙度。氮化可增加模具表面硬度1.2738h鋼料價格,提高性及耐蝕性。該鋼雖然已經(jīng)過預硬化處理,但仍可以通過熱處理再提高硬度。C：0.35-0.46Si：0.2-0.4Mn：1.3-1.6P：≦0.035S：≦0.005Cr1：.8-2.2Mo：0.15-0.25Ni：0.9-1.2中國GB標準牌號3cr2NiMo、德國DIN標準牌號40CrMnNiMo864、德國DIN標準材料編號1.2738、美國AISI標準牌號P20+Ni、日本JIS標準牌號PDS5S、美國AISI標準P2UMODIFIED牌號、瑞典********標準牌號IMPAXHIHARD、瑞典***(*****)標準牌號718(HH)1.材質(zhì)硬度均勻2.優(yōu)良的拋光性能3.良好的機加工性能4.預硬塑料模具鋼5.可施以氮化6.適宜表面處理，如：鍍Cr(試樣硬度340HBW,在室溫及高溫條件下)1)溫度20°C/200°C/400°C,密度7.8g/cm/7.75g/cm/7.7g/cm。2)溫度20200°C/20400°C,線脹系數(shù):12.6×10K/13.5×10K。3)溫度20°C/200°C/400°C,熱導率29.0W·(m·K)/29.5W·(m·K)/31.0W·(m·K)4)溫度20°C/200°C/400°C,彈性模量:MPa/MPa/MPa(試樣硬度340HBW)1)溫度20°C/200°C/400°C,抗拉強度1100MPa/1050MP8/850MPa。2)溫度20°C/200°C/400°C,條件屈服強度980MPa/925MPa/770MPa。3)溫度20°C/200°C/400°C,斷面收縮率49%/51%/52%4)溫度20°C/200°C/400°C,伸長率13%/14%/16%5)溫度20°C/200°C/400°C,沖擊韌度(≥)20J/cm/32J/cm/42J/cm退火溫度°C,保溫時間按每25mm壁厚1h確定.保溫后隨爐冷卻。加熱溫度600°C(退火狀態(tài)),550°C(淬火、回火狀態(tài)),保溫時間按每50mm壁厚1h確定,保溫后隨爐冷卻。預熱溫度°C,淬火溫度°C,保溫30min(模具必須在保護氣氛下淬火,以避免氧化及脫碳產(chǎn)生)。油冷,冷卻到5070°C,立即回火?；鼗鸨貢r間按工件厚度每25mm時間1h確定,至少2h?；鼗饻囟?80°C/200°C/300°C/400°C/500°C/600°C,硬度52HRC/51HRC/48HRC/46HRC/42HRC/34HRC。該鋼可以經(jīng)由火焰或感應硬化處理來提高表面硬度至50HRC,硬化后空冷。小型模件可采用一般淬冷介質(zhì),硬化后應立即回火,回火溫度°C。氮化溫度×氮化時間:525°C×20h,氮化層厚度0.30mm;525°Cx30h,氮化層厚度0.35mm;525°C×50h,氮化層厚度0.50mm。570°C保持2h的軟氮化,模具表面硬度約為700HV,氮化層深度約為0.1mm。1.-皮紋、梨皮紋、仿石紋蝕刻類模具.2.-透明塑膠如文具盒、日用品容器類高光澤度要求模具.3.-特別適合硬膠（PS）和不碎膠（ABS）制件.4.-冰箱、空調(diào)等產(chǎn)量要求較高的大型模具.蘇州東锜精密模具材料材料有限公司落座于環(huán)境優(yōu)美、交通便利的江蘇省蘇州。公司面向國內(nèi)外各大中小型企業(yè)，長期以來一直以壓鑄模具鋼、合金結構鋼、冷作模具鋼、高速鋼、塑膠模具鋼、硬質(zhì)合金等以主要批發(fā)銷售。

本文部分內(nèi)容來源于網(wǎng)絡，我們僅作為信息分享。本站僅提供信息存儲空間服務，不擁有所有權，不承擔相關法律責任。如發(fā)現(xiàn)本站有涉嫌抄襲侵權/違法違規(guī)的內(nèi)容，請發(fā)送郵件至tokaits@163.com舉報，一經(jīng)查實，本站將立刻刪除。
